太兆智能控制:轮毂电机驱动技术分析,驱动方式



  轮毂电机驱动技术是将动力、传动还有控制装置都包括在轮毂中,将车身的机械部分大大简化。那么其使用在电动汽车上是怎样的驱动方式?下面小编给大家讲讲“轮毂电机驱动技术分析,驱动方式”。






  一、轮毂电机驱动技术分析

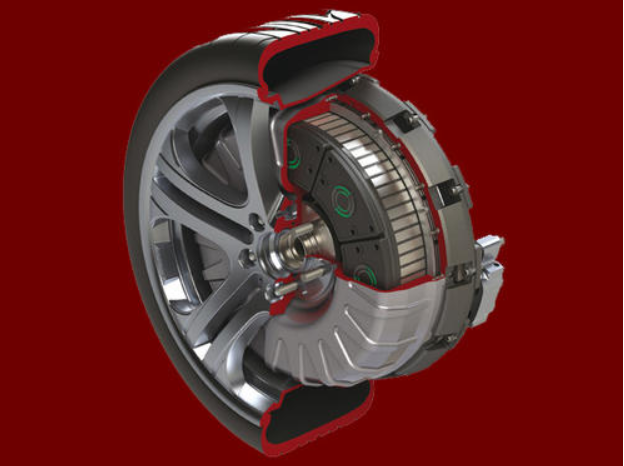

  纯电动汽车采用轮毂电机是将动力、传动以及控制装置都集中在轮毂中,将车辆的机械部分大大简化,轮毂电机的结构主要由定子、微型逆变器、线圈、转子以及车轮轴承等组成,如图2为轮毂电电机的总体结构。轮毂电机采用的是分电机结构,每个轮毂由八组电机组成,且每组电机均有独立的逆变器,共享一个转子,当其中一个电机由于某种原因坏掉时,其余电机组也能正常的运作。轮毂电机的技术参数主要有转子质量、转动惯量、宽度、直径、最高绕组温度、持续输入电流、备用功率、电缆尺寸、电极总质量、最高输出扭矩、入口冷却温度50℃下的持续输出扭矩等。






  二、驱动方式

  轮毂电机使用时可分为减速驱动和直接驱动两种驱动方式。

  ①采用减速驱动方式,电动车电机一般在高速下运行,选用高速内转子式电机。减速机构放置在电机和车轮之间,起到减速和增加转矩的作用。减速驱动具有如下优点:电机运行在高速下,具有较高的效率,转矩大,爬坡性能好,能保证汽车在低速运行时获得较大的平稳转矩。不足之处是:难以实现液态润滑,齿轮磨损严重,使用寿命短,不易散热,噪声大。减速驱动方式适合于丘陵或山区使用,以及要求过载能力大和城区客车等需要频繁起动/停车等场合。

  ②采用直接驱动方式,多采用外转子式电机。为了使汽车能顺利起步,要求电机在低速时能提供大的转矩。直接驱动的优点有:不需要减速机构,使得整个驱动结构更加简单、紧凑,轴向尺寸也较小,而且效率也进一步提高,响应速度也较快。其缺点是:起步、爬坡以及承载较大载荷时需要大电流,易损坏电池,电机效率峰值区域小。直接驱动方式适合平路或负荷较小的场合。
